脫白是指煙囪排放出的飽和濕煙氣與環境較低的環境空氣接觸時，在煙氣降溫過程中，煙氣中所含水蒸汽過飽和凝結，凝結水滴對光線產生折射、散射，從而使煙羽呈現出白色或者灰色，稱其為濕煙氣，俗稱大白煙。

   為什么要脫白？第一是解決視覺污染，減少對飛行、公路運輸?shù)挠绊懀坏诙欣诔F霾；第三是節水； 第四是廢水處理利用。

1

除霧霾

    煙氣中水蒸氣的密度是0.804kg/m3，比空氣輕，離開煙囪后很容易上升，與環境低溫空氣混合降溫后，水蒸氣飽和冷凝為水滴，水滴的密度是1000kg/m3，顆粒極細、密度遠比空氣大的水滴在大氣層中懸浮累積形成霧，濃霧影響飛行、高速公路交通，通過風、雨、雪可以刮走或凝結降落，遇靜穩天氣，濃霧就像一個大蓋子，本身就有溶解性顆粒物析出，還吸收其他污染源顆粒物、阻隔其擴散，在霧層中累積，就形成了霧霾，這就是我國頻繁出現霧霾的成因和過程。以除濕為基礎的煙氣脫白可以去霧霾，減少大霧天氣，特別重要的是可以協同、低成本實現粉塵、二氧化硫、氮氧化物、重金屬、有機污染成分的達標和超低近零排放，使環保由純投入轉變?yōu)橛行б妗?/span>

2

節水

   基于以下方法可以估算出，我國每年人為排放到大氣中的水分超過160億噸。

    1）煤電、熱電行業：每燃燒1噸標煤，濕煙氣帶走水分1噸、循環水冷卻塔排水5噸，煤電、熱電行業每年排到大氣中的水分超過120億噸。

    2）鋼鐵行業：每生產1噸鋼，放散1.5噸水分，全行業每年排放水分約15億噸。

    3）煤焦化行業：每濕熄1噸焦炭，排放0.5噸水分，焦?fàn)t煙道氣濕法脫硫、干法脫硫都排放水分，合計煤焦化行業每年向大氣排放水分超過2億噸。

    4）天然氣燃燒：每燃燒1立方米天然氣，會產生2立方米、1.55千克水蒸  氣，全國每年排放超過3億噸水分。

    此外，還有水泥、建材、有色金屬、石油化工等行業。

   人為排放到大氣160億噸的水分，與大自然的水循環量相比，確是小數目，但這是在大自然正常循環基礎上增加的。我國水資源分布不均衡，部分地區水資源的可利用量制約著企業的生產制造和當?shù)氐慕?jīng)濟發展。采用以除濕為基礎的煙氣消白，假設回收濕法脫硫附加排汽的70-80%，全國每年可以回收相當于100多億噸水，可用于民用及生產，具有相當顯著的節水效益。

3

廢水處理利用

    濕法脫硫廢水、焦化廢水、綜合污水處理產生的濃鹽水都是難處理、投資處理成本均高的廢水，采用膜處理為主的常規處理方法難以做到“零排放”或難以低成本“零排放”，采用煙氣脫白后，阻隔了煙氣中污染物從水中向大氣中的轉移，利用煙道氣余熱和殘氧熱解熱氧化、無害化消解廢水中COD有機成分、吸收稀釋氨氮，用噴霧蒸發濃縮、干燥去除溶解鹽，可以大幅度減少?gòu)U水處理投資，特別是降低處理成本。

    綜上所述，煙氣脫白是實現超低排放、節約能源、除霧霾、節水、處理利用廢水的有效手段。

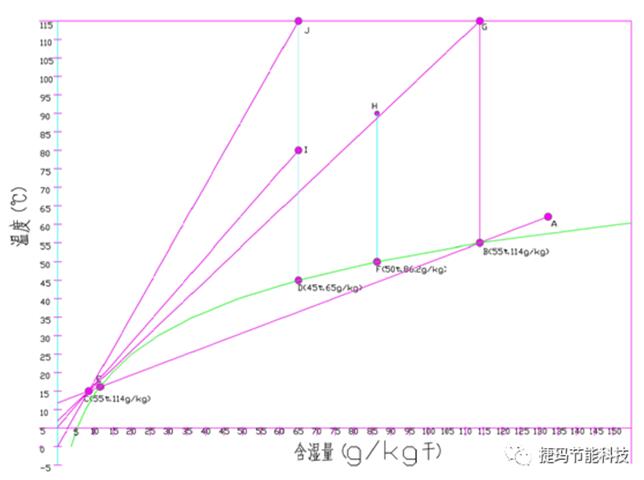

   如何脫白?先看一下這個圖，圖中曲線代表飽和濕空氣隨溫度變化的曲線。假設C點為周圍環境空氣參數，A點為煙囪出口煙氣參數，煙氣剛排出煙囪時處于未飽和狀態，隨著空氣的混入及煙氣與空氣進行換熱，煙氣參數沿著AB線變化直至達到狀態C。煙氣由未飽和狀態A到達B點的飽和狀態是不存在大白煙的，B點到C點的過程中部分是在飽和曲線的左側，是氣態水發生相變凝結變成液態水，形成煙羽。實際上不會沿著B點到C點的直線走，形成煙羽煙氣繼續沿著BDE曲線變化，過量的水蒸氣則凝結為霧滴即白色煙羽，也就是直線AC與曲線BDE形成的陰影部分范圍。

怎樣實現脫白?由上圖可知，就是要求煙氣與空氣混合溫度—濕度變化曲線與飽和曲線不發生交集，甚至遠離飽和曲線。我們可以認定這種設定環境條件下基本實現了煙氣脫白，這就是煙氣脫白的原理。

白色煙羽排放特征

通常情況下白色煙羽嚴重程度：冬季>秋季≈春季>夏季。冬季由于環境溫度相對較低，更容易出現濕煙羽，夏天由于溫度高，出現濕煙羽的幾率大幅降低。

煙氣減白煙技術路線

減少白煙現象的出現一般有三種解決方法：

1

煙氣冷凝，降低煙氣溫度，將冷凝后的水分提出，既減少了排煙水分又縮小了煙氣與周邊環境空氣溫差，煙氣變化曲線與飽和曲線不相交或相交段減少，此法可減輕或徹底消除冒白煙現象；

2

煙氣加熱，提升煙氣溫度，使得煙囪出口煙氣參數遠離飽和曲線；

3

先冷凝再加熱，既可減少排煙水分又可使得煙囪出口煙氣參數遠離飽和曲線。

1分析方案

假設脫硫塔出口煙氣為B點，環境空氣為C點。首先將煙氣由B點冷凝至F（50℃）點，隨著溫度的降低煙氣中水蒸氣部分冷凝為液態水，煙氣與空氣混合變化曲線為FDEC，消除大部分白色煙羽現象。為了提高煙氣抬升力，并且保證遠離飽和曲線，把煙氣加熱到H（90℃），煙氣中的水分含量不變，溫度提高，此時，煙氣混合空氣的曲線（近直線）變化為HC，不與飽和曲線有交集。HC的延長線與Y軸相交的溫度為6.8℃左右，也就是說環境溫度不低于該溫度時候，達到了消除“冒白煙”現象。

2 分析方案

首先將煙氣由B點冷凝至D（45℃）點，隨著溫度的降低煙氣中水蒸氣部分冷凝為液態水，煙氣與空氣混合變化曲線為DEC，幾乎消除白色煙羽現象。為了提高煙氣抬升力，并且保證遠離飽和曲線，把煙氣加熱到I（85℃），煙氣中的水分含量不變，溫度提高，此時，煙氣混合空氣的曲線（近直線）變化為IC，不與飽和曲線有交集。IC的延長線與Y軸相交的溫度為5℃左右，也就是說環境溫度不低于該溫度時候，達到了消除“冒白煙”現象。

3 分析方案

首先將煙氣由B點冷凝至D（45℃）點，隨著溫度的降低煙氣中水蒸氣部分冷凝為液態水，煙氣與空氣混合變化曲線為DEC，幾乎消除白色煙羽現象。為了提高煙氣抬升力，并且保證遠離飽和曲線，把煙氣加熱到J（115℃），煙氣中的水分含量不變，溫度提高，此時，煙氣混合空氣的曲線（近直線）變化為JC，不與飽和曲線有交集。JC的延長線與Y軸相交的溫度為0℃左右，也就是說環境溫度不低于該溫度時候，達到了消除“冒白煙”現象。

結論

從上面3個方案分析的結果來看，每個方案在一定的條件下都能達到消除“冒白煙”的目的，但是所采用的方案與煙氣冷凝器和再熱器的成本有著很大關聯，并且所采用的方案被外部環境溫度影響的程度都有不同。因此，環境溫度越低，要求看不到白煙所需冷凝溫度越低，再熱溫度越高。

煙氣脫白工藝路線

不同地區氣候條件、政策要求都不一樣，脫白要求的冷凝溫度、再熱溫度以及產生的能耗是不一樣，因此可以根據實際條件及政策要求采取不同的脫白工藝，目前廣泛采用的脫白技術路線有以下幾種：

1

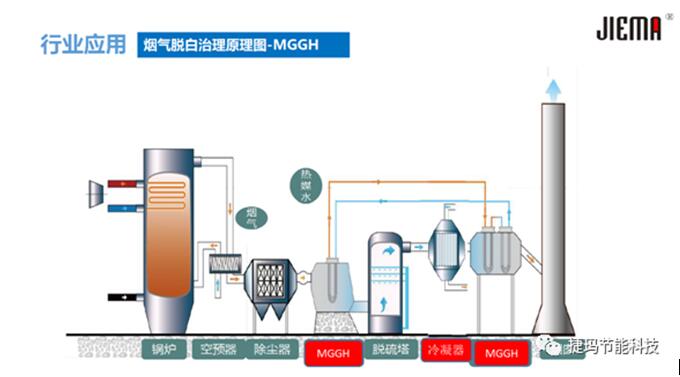

MGGH+冷凝

2

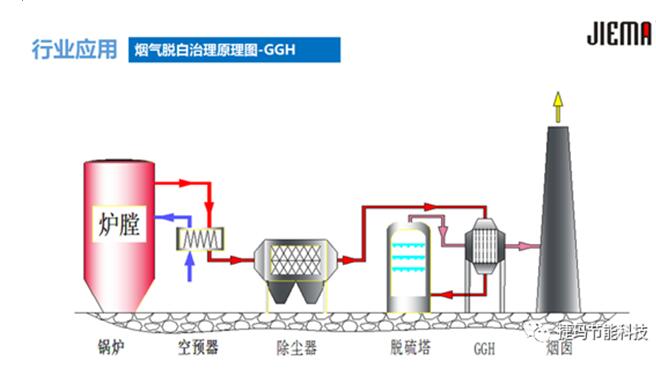

GGH

3

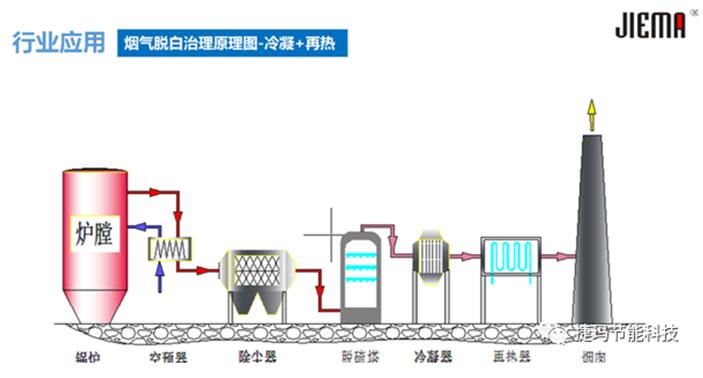

冷凝+SGH

4

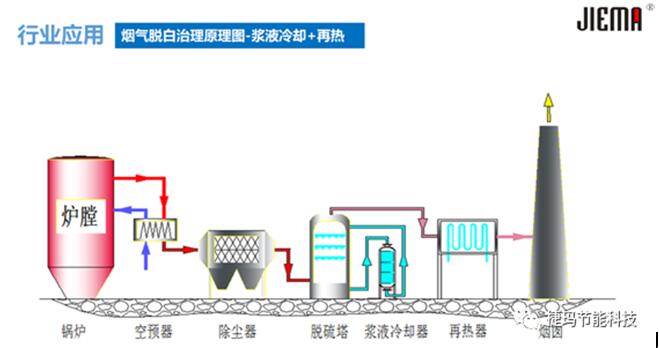

漿液冷卻+SGH

    捷瑪公司自行設計研發的MGGH系統綜合應用煙氣余熱回收設備已廣泛應用于新疆、內蒙等各地的大型鋼鐵企業：

    ①通過熱回收器回收出口煙氣余熱，使除塵器入口溫度由120～150℃降低至90～100℃。煙溫的降低促使粉塵比電阻（每平方厘米面積上、沿高度方向上一厘米粉塵的電阻值，稱之為粉塵的比電阻）相應降低，進而大幅提高除塵效率，并有效脫除煙氣中絕大部分的SO3，滿足低排放要求，節省濕法脫硫工藝耗水量，減少煙囪水汽的排放。

    ②熱回收器回收的熱量由熱媒體運輸至煙氣再加熱器，將脫硫出口煙氣溫度由約50℃升高到80℃左右，從而避免煙囪降落液滴，減輕煙囪腐蝕，提高煙氣排放抬升高度，消除“煙羽”視覺污染。
